行星球磨機的結構與工作原理介紹
發布時間：2018-11-14 作者：上海凈信
行星球磨機的種類繁多，結構什么的，大家可能夠不太了解，今天以一款國產模型行星球磨機為例，給大家介紹一下行星球磨機的結構和工作原理：

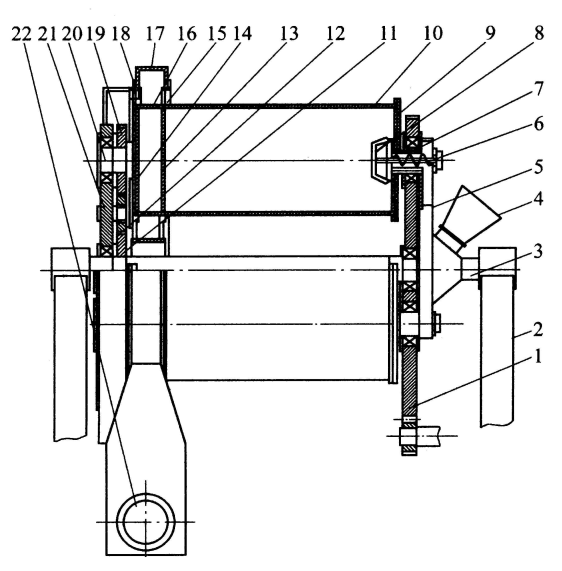

它主要由機座、磨筒、主軸、公轉盤及傳動裝置組成。下面是每個結構的名稱介紹：
1-大齒輪盤;2-機座;3-主軸;4-加料斗;5-中空的多邊形進料轉盤;6-螺旋體;7-空心軸;8-防護罩;9-磨筒前端板;10-磨筒;11-固定齒輪;12-中間齒輪;13-出料篩板;14-磨筒后端板;15-動密封盤;16-出料槽;17-收粉罩;18-密封圈;19-自轉齒輪;20-磨筒后端軸;21-公轉盤;22-出料口
由電機經小齒輪帶動的大齒輪盤1經軸承裝在主軸3的前端;主軸裝在機座2上，通過軸承均布安裝在大齒輪1上的空心軸7兩端分別與磨筒前端板9和進料轉盤5的頂角內側連通，進料轉盤5的中心穿過主軸3與進料斗4套接，磨筒后端軸20經軸承裝在位于主軸后端的公轉盤21上并裝有經中間齒輪12與固定在主軸上的固定齒輪11嚙合的自轉齒輪19，螺旋體6內端與安裝在磨筒前端板內的防護罩8固定連接，防護罩主要是為了能讓物料進入磨筒又能防止磨筒內的物料介質損壞螺旋體而設計的，螺旋體6一端穿過空心軸7經軸承與進料轉盤5外側壁活動連接;出料篩板13裝在磨筒10的后部，出料槽16分布在出料篩板13與磨筒后端板14之間構成的出料腔的側壁上，收粉罩17罩在出料腔上，收粉罩的下方開有出料口22。為了減少工作時的振動、噪音和提高效率，所述的中空多邊形進料轉盤5的邊數與磨筒10的數量一致并等于或大于3。為了防止粉塵外泄，在出料腔與粉塵罩之間裝有動密封盤15和密封圈18。
工作時，電機驅動大齒輪盤1繞主軸3轉動，使安裝在大齒輪盤上幾個磨筒和后端的公轉盤一起轉動而形成公轉;由于安裝在主軸上的固定齒輪不隨之轉動，迫使與其嚙合的中間齒輪帶動自轉齒輪轉動，從而使磨筒在公轉的同時又進行自轉而呈行星輪系轉動;物料由進料斗進入進料轉盤，由于進料轉盤呈多邊形且與大齒輪盤同轉，使物料能分布在進料轉盤的頂角附近，頂角處的空心軸中的螺旋體因其內端與防護罩固定連接，所以能隨磨筒自轉而將物料強行壓入磨筒進行研磨;物料在磨筒內邊被研磨邊向出料篩板處移動，被磨細的物料經出料篩板使球料分離進入出料腔，再從出料腔側壁的出料槽拋落到收粉罩中靠重力下落到出料口而實現干法連需進出料的目的。
行星式球磨機的工作原理如圖2所示，轉臂(即行星架)上裝有數個磨筒，磨筒除了繞自身軸以角速度w 旋轉外，還繞固定主軸以角速度W 公轉。磨筒內裝有研磨體和粉料(統稱為物料)。在公轉作用下產生一定的離心力，通過自轉導致物料之間的沖擊和研磨，從而達到粉碎的目的。
圖2 行星式球磨機的工作原理示意圖
這種磨機因有公轉和自轉兩個參數，可方便的得到不同的擠壓力和粉碎速度，以適應不同硬度的粉料加工，也可調節生產能力。
行星球磨機磨筒內的物料運動主要有五種方式：①脈動。物料以群的方式作為整體遠離公轉中心，并隨筒自轉到某一角度后，朝自轉相反的方向滑動，研磨體在磨機避上推動粉料層，對物料施加壓縮、剪切、摩擦力。②拋落。物料隨磨筒轉到某一角度后，對筒壁的壓力等于零時離開筒壁拋落，對物料施以沖擊作用。③環流。物料沿同心圓軌跡升高，然后一層層瀉落，呈環流狀態，對粉料施以擠壓研磨和摩擦作作用。④物料隨磨球作圓周運動，并與之相對滑動，對粉料施以摩擦作用。⑤貼緊。筒壁處物料隨磨筒無滑動旋轉，失去粉碎作用，但可用來保護磨筒內壁，減小磨損。其中起超細粉碎作用的主要是環流和滑動運動。
行星球磨機的結構與工作原理已經介紹完畢，但關于行星球磨機知識不僅僅是這些，我們網站有很多關于行星球磨機的信息，如果您想了解更多或者有疑問可聯系網站首頁右側的在線客服，我們將竭誠為您服務!
